D172 Проект просторного коттеджа в стиле кантри

Сравнить проект В избранное

PDF Распечатать

Проект просторного коттеджа в стиле кантри / 1

Проект просторного коттеджа в стиле кантри / 2

Проект просторного коттеджа в стиле кантри / 3

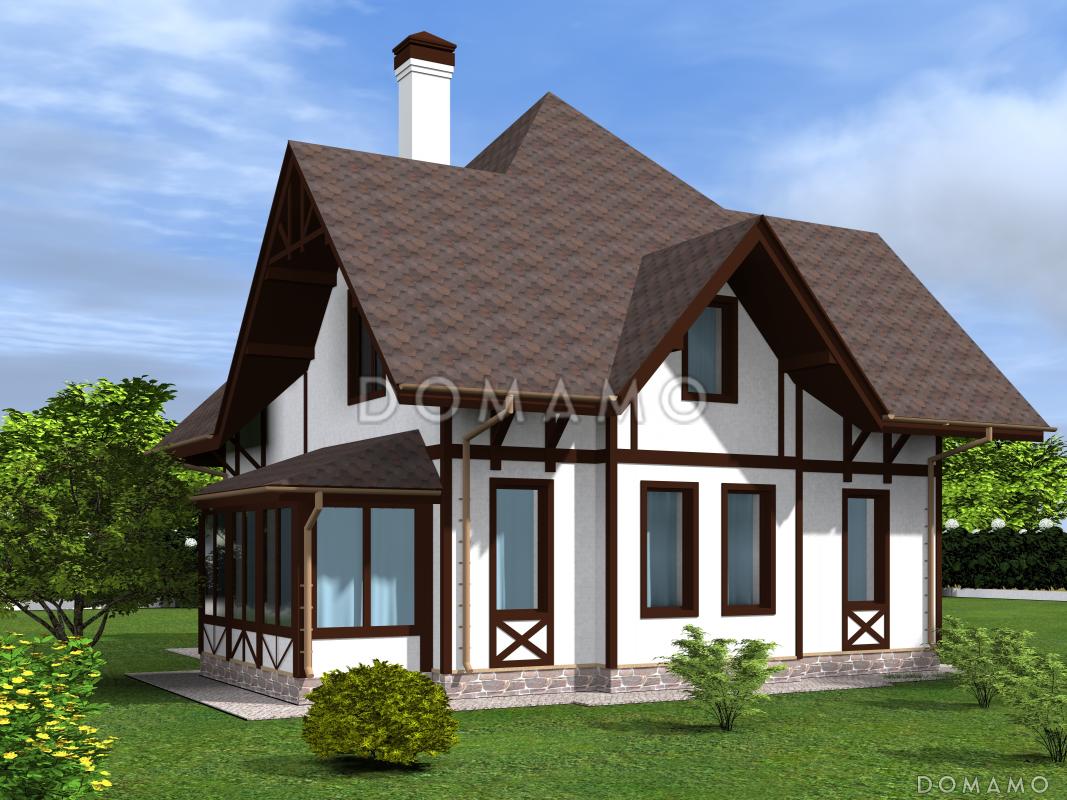

Проект просторного коттеджа в стиле кантри / 4

D172

172 м²

Подготовка проекта:

Готов к отправке

Стоимость проекта

27 000 ₽

Что входит в стоимость проекта?

Купить проект

Задайте вопросы по проекту нашему архитектору

8 (800) 200-28-83

Время работы: пн-вс: с 9:00 до 20:00

Задать вопрос по проекту

Предложения строителей Нижегородская область

Все предложения1

Расчёт подробной сметы

О проекте Состав проекта

Отзывы

Технические характеристики

Общие

Материал стен

Газобетон

Общая площадь

172 м²

Жилая площадь

102.4 м²

Площадь застройки

126.0 м²

Приведенная площадь

165.1 м²

Количество жилых комнат/спален

Этажи

1 этаж + мансарда

Гараж

Нет гаража

Подвал / цокольный этаж

Без подвала

Длина дома

10.84 м

Ширина дома

9.65 м

Высота в коньке

10.7 м

Кровля

Металлочерепица

Облицовка внешних стен

Мокрая штукатурка

Толщина несущих наружных стен

400 мм

Межэтажные перекрытия

Монолитные

Внутренние не несущие перегородки

Газобетонные

Фундамент

Малозаглубленные ростверки

Терраса

Терраса крытая

Терраса застекленная (веранда)

Дополнительные

Мансардные окна

Есть

Сауна/баня внутри

Нет

Площадь гостиной

42.5 м²

Площадь кухни

10.6 м²

Количество санузлов

Котельная

Есть

Кабинет

Есть

Балкон / лоджия

Балкон

Файлы для скачивания

PDF Скачать информацию по проекту

Скачать, PDF

Планы помещений

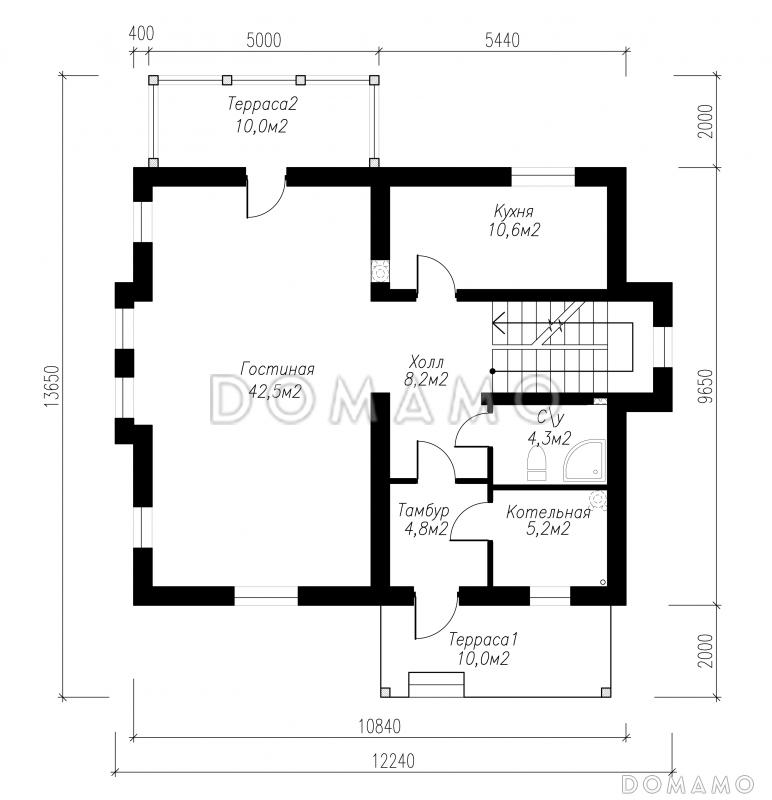

План 1 этажа

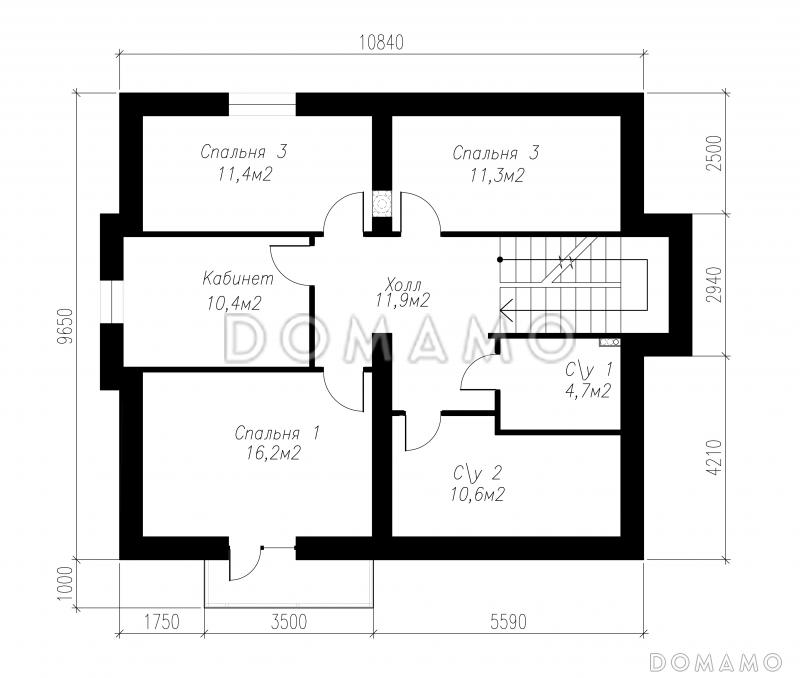

План мансардного этажа

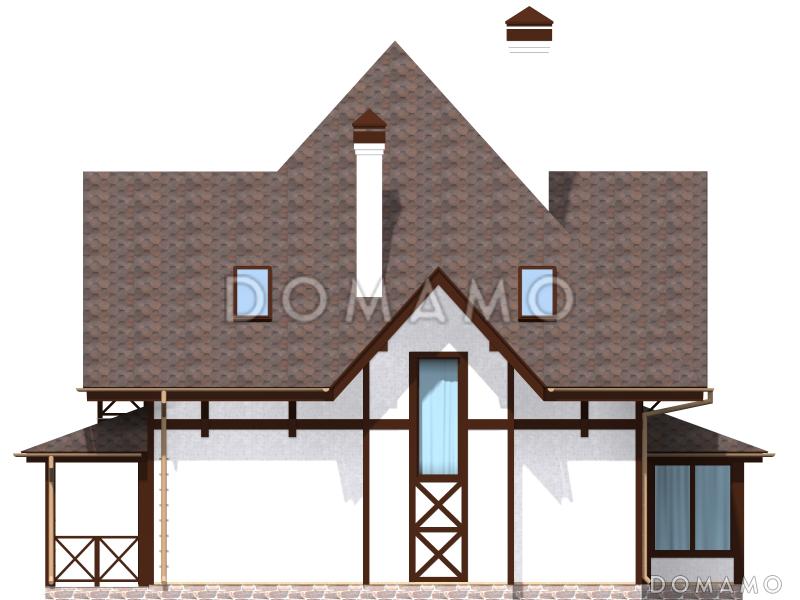

Фасады

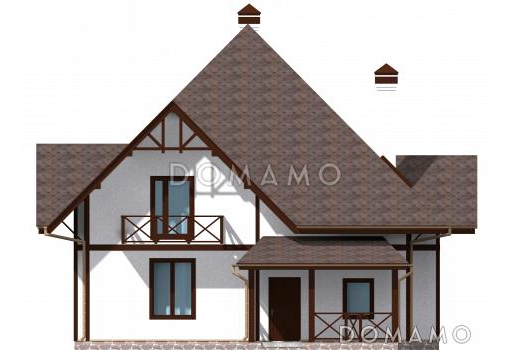

Проект просторного коттеджа в стиле кантри / Фасад 1

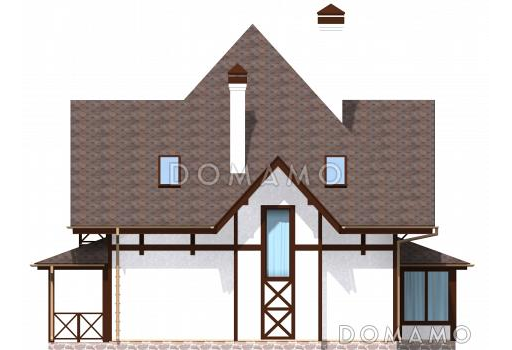

Проект просторного коттеджа в стиле кантри / Фасад 2

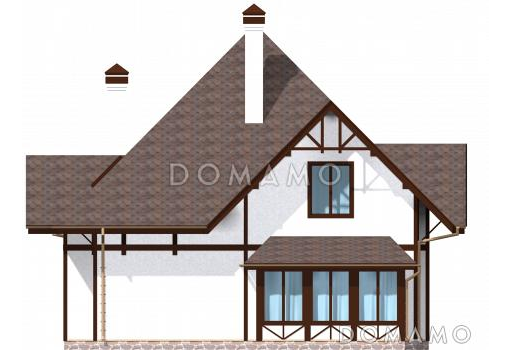

Проект просторного коттеджа в стиле кантри / Фасад 3

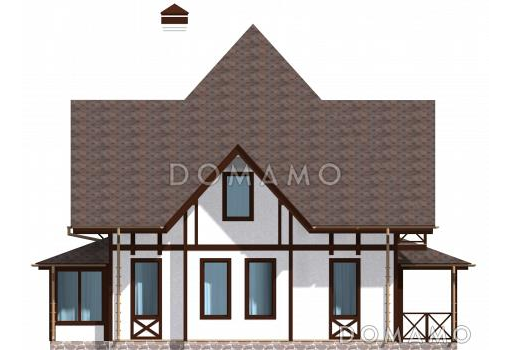

Проект просторного коттеджа в стиле кантри / Фасад 4

Описание проекта

Просторный коттедж с жилой площадью 102,4 кв. м. рассчитан на проживание семьи из 5-6 человек. На первом этаже расположена просторная гостиная с проходом на вторую остекленную террасу. Остальную площадь занимают кухня-столовая, котельная, санузел, тамбур и холл, из которого на второй этаж ведёт удобная широкая лестница. Доступ в тамбур идет через первую террасу. Размер террас позволяет компактно установить летнюю мебель. Планировка второго этажа максимально функциональна, разумно использован каждый квадратный метр. Здесь находятся три спальни и кабинет, а также два санузла, один из которых можно оборудовать минисауной. Хозяйская спальня имеет выход на небольшой балкон.

Категории проекта: с мансардой для постоянного проживания пенобетон фахверк от 100 до 200 кв.м с эркером с террасой из пеноблоков с мансардой из газобетона с мансардой и эркером из газобетона с эркером из газобетона готовые из газобетона с мансардой одноэтажные с мансардой одноэтажные с котельной с котельной Показать все категории

Похожие проекты

D703 201 м² Проект рационально запланированного дома с мансардой и гостевой комнатой 5 Спален

Газобетон 12.6 м x 9.4 м Терраса 10 м Цена за проект 53 800 ₽

D649 198 м² Проект дома в стиле фахверк с двусветной гостиной и навесом для машины 4 Спальни

Газобетон 15.8 м x 10.8 м Терраса 30.8 м Цена за проект 53 800 ₽

D468 161 м² Проект двухэтажного дома с тремя спальными комнатами, кабинетом и небольшим балконом 4 Спальни

Газобетон 15.8 м x 9.2 м Терраса 16.9 м Цена за проект 33 000 ₽

Проект современного дома с 3 спальнями и вторым светом в гостиной

D5716 179 м² Новинка Проект современного дома с 3 спальнями и вторым светом в гостиной 3 Спальни

Газобетон 11.6 м x 8.9 м Терраса 22.6 м Цена за проект 54 000 ₽

Проект двухэтажного дома из газобетона в стиле фахверк

D2716 168 м² Проект двухэтажного дома из газобетона в стиле фахверк 3 Спальни

Газобетон 12.6 м x 9.0 м Терраса 11.5 м Цена за проект 60 000 ₽

Проект коттеджа с эргономичной планировкой и террасой с барбекю

D505 169 м² Лучшее Проект коттеджа с эргономичной планировкой и террасой с барбекю 5 Спален

Газобетон 14.94 м x 11.05 м Терраса 18.61 м Цена за проект 40 000 ₽

Проект дома с террасой, просторной гостиной, комнатами с санузлом

D4436 175 м² Проект дома с террасой, просторной гостиной, комнатами с санузлом 5 Спален

Газобетон, Кирпич 16.32 м x 11.32 м Терраса 14.7 м Цена за проект 53 800 ₽

Проект дома с просторной дневной зоной, барбекю на террасе и тремя спальнями на мансарде

D5609 182 м² Проект дома с просторной дневной зоной, барбекю на террасе и тремя спальнями на мансарде 3 Спальни

Газобетон 16.35 м x 13.25 м Терраса 30.2 м Цена за проект 45 000 ₽

Состав проекта

Входит в стоимость

Цена, руб.

Сроки, дней

Комплект архитектурно-строительных чертежей (АС)

Марка, №№ листов		Наименование чертежей и спецификаций
ОЧ-1		Общая часть: общие пояснения, объемно-планиров. показатели
АС-	1.	Общие данные: состав архитектурно-строительного. раздела. Условные обозначения
АС-	2.	Общие данные: указания по производству работ; расходы основных строительных материалов
АС-	3.	Общий вид
АС-	4.	Фасад по оси А
АС-	5.	Фасад по оси 1
АС-	6.	Фасад по оси В
АС-	7.	Фасад по оси 4
АС-	8.	План 1 этажа
АС-	9.	План 2 этажа
АС-	10.	Разрез 1-1
АС-	11.	Разрез 2-2
АС-	12.	Разрез 3-3
АС-	13.	План подошвы фунд ростверков между отм. –1.000 и –0.750
АС-	14.	План внешних фундаментных ростверков, и внутреннего фунд. ростверка
АС-	15.	План фунд. плиты с отм. верха 0.000
АС-	16.	Сечение фундаментных конструкций А-А. Типовые каркасы ростверков и подошвы
АС-	17.	Сечение фундаментных конструкций Б-Б.
АС-	18.	Сечение фундаментных констр. В-В. Типовой каркас роств. АКР-1.
АС-	19.	Расход арматуры на фунд. конструкции. Расход бетона. Указания по заливке фундамента
АС-	20.	Сечения перемычек над проемами 1,2 этажей.
АС-	21.	План перемычек над проемами 1 этажа
АС-	22.	Спецификация перемычек.
АС-	23.	Спецификация оконных и дверных блоков.
АС-	24	ИСКЛЮЧЕН
АС-	25	Устройство пола 2-го этажа.
АС-	26-1	План плиты перекрытия
АС-	26-2	Сечение по плите перекрытия. Спец. Арматуры на плиту перекрытия.
АС-	27	План стропил
АС-	28	План кровли
АС-	29	Указания по монтажу покрытия. Специфик. Кров. мат-лов и комплектующих
АС-	30	Спецификация эл-тов стропильной с-мы, и каркасных стен мансарды
АС-	31	Основная стропильная ферма СФ-1.
АС-	32	Укороченные стропила по оси 3: узлы, сечение
АС-	33	Стропила козырька над лоджией: узлы, сечения
АС-	34	Вальма – сечение. Стропила крыльца - сечение
АС-	35	Фонарные окна кровли: узлы и сечения
АС-	36	Указания по кладке стен. Типовая конструкция стен, «пирог» кровли.
АС-	37	Стена по оси «1».
АС-	38	Стена по оси «4».
АС-	39	Стена по оси «А».
АС-	40	Стена по оси «Б».
АС-	41	Стена по оси «В».
АС-	42	Эскизы труб-дымоходов
АС-	43	ППР по выводу дымовых каналов на кровлю.
АС-	44	Указание по монтажу цем.-песчаной черепици – начало.
АС-	45	Указание по монтажу цем.-песчаной черепици – продолжение.
АС-	46	Указание по монтажу цем.-песчаной черепици – окончание.

Входит в стоимость

Готов к отправке

Марка, №№ листов		Наименование чертежей и спецификаций
ОЧ-1		Общая часть: общие пояснения, объемно-планиров. показатели
АС-	1.	Общие данные: состав архитектурно-строительного. раздела. Условные обозначения
АС-	2.	Общие данные: указания по производству работ; расходы основных строительных материалов
АС-	3.	Общий вид
АС-	4.	Фасад по оси А
АС-	5.	Фасад по оси 1
АС-	6.	Фасад по оси В
АС-	7.	Фасад по оси 4
АС-	8.	План 1 этажа
АС-	9.	План 2 этажа
АС-	10.	Разрез 1-1
АС-	11.	Разрез 2-2
АС-	12.	Разрез 3-3
АС-	13.	План подошвы фунд ростверков между отм. –1.000 и –0.750
АС-	14.	План внешних фундаментных ростверков, и внутреннего фунд. ростверка
АС-	15.	План фунд. плиты с отм. верха 0.000
АС-	16.	Сечение фундаментных конструкций А-А. Типовые каркасы ростверков и подошвы
АС-	17.	Сечение фундаментных конструкций Б-Б.
АС-	18.	Сечение фундаментных констр. В-В. Типовой каркас роств. АКР-1.
АС-	19.	Расход арматуры на фунд. конструкции. Расход бетона. Указания по заливке фундамента
АС-	20.	Сечения перемычек над проемами 1,2 этажей.
АС-	21.	План перемычек над проемами 1 этажа
АС-	22.	Спецификация перемычек.
АС-	23.	Спецификация оконных и дверных блоков.
АС-	24	ИСКЛЮЧЕН
АС-	25	Устройство пола 2-го этажа.
АС-	26-1	План плиты перекрытия
АС-	26-2	Сечение по плите перекрытия. Спец. Арматуры на плиту перекрытия.
АС-	27	План стропил
АС-	28	План кровли
АС-	29	Указания по монтажу покрытия. Специфик. Кров. мат-лов и комплектующих
АС-	30	Спецификация эл-тов стропильной с-мы, и каркасных стен мансарды
АС-	31	Основная стропильная ферма СФ-1.
АС-	32	Укороченные стропила по оси 3: узлы, сечение
АС-	33	Стропила козырька над лоджией: узлы, сечения
АС-	34	Вальма – сечение. Стропила крыльца - сечение
АС-	35	Фонарные окна кровли: узлы и сечения
АС-	36	Указания по кладке стен. Типовая конструкция стен, «пирог» кровли.
АС-	37	Стена по оси «1».
АС-	38	Стена по оси «4».
АС-	39	Стена по оси «А».
АС-	40	Стена по оси «Б».
АС-	41	Стена по оси «В».
АС-	42	Эскизы труб-дымоходов
АС-	43	ППР по выводу дымовых каналов на кровлю.
АС-	44	Указание по монтажу цем.-песчаной черепици – начало.
АС-	45	Указание по монтажу цем.-песчаной черепици – продолжение.
АС-	46	Указание по монтажу цем.-песчаной черепици – окончание.

Готово к продаже

	Цена, руб.	Сроки, дней
Паспорт рабочего проекта	5 000 ₽	3 рабочих дня	в корзину
Дополнительная копия проекта формата А3	4 000 ₽	Готов к отправке	в корзину
Электронная копия проекта (скан распечатанной версии)	4 000 ₽	3 рабочих дня	в корзину

Разрабатывается отдельно

		Цена, руб.	Сроки, дней
	Адаптация фундамента (изменение типа фундамента)	по запросу	14 рабочих дней
	Дизайн интерьера (стоимость от 2200руб. за квад.метр площади)	по запросу	30 рабочих дней
	Внесение изменений в проект	по запросу	20 рабочих дней
	Инженерные разделы: ВК + ОВ + ЭО Примерный состав типовых инженерных разделов Раздел "Отопление и вентиляция" ОВ-1 Общие данные (начало) ОВ-2 Общие данные (окончание) ОВ-3 Аксонометрическая схема отопления ОВ-4 Схема оборудования котельной ОВ-5 План и разрез котельной ОВ-6 Отопление и вентиляция –план первого этажа ОВ-7 Отопление и вентиляция план второго этажа ОВ-8 Спецификация приборов отопления, оборудования котельной и трубопроводов Раздел "Водопровод и канализация" ВК-1 Общие данные (начало) ВК-2 Общие данные (окончание). Условные обозначения раздела ВК-3 Схема холодного и горячего водоснабжения ВК-4 Схема канализации ВК-5 План 1 этажа с сетями водоснабжения ВК-6 План 2 этажа с сетями водоснабжения и канализации ВК-7 План 1 этажа с сетями канализации ВК-8 Сеч. канализационного выпуска и очистн. сооружений. План очистных сооружений. ВК-9 Спецификация основных материалов Раздел "Электрооборудование и освещение" ЭО-1 Общие данные ЭО-2 План осветительной сети 1 этажа ЭО-3 План осветительной сети 2 этажа ЭО-4 План силовой сети 1 этажа ЭО-5 План силовой сети 2 этажа ЭО-6 Расчетная схема ГРЩ ЭО-7 Молниезащита. Заземление. План кровли ЭО-8 Схема основной системы уравнивания потенциалов ЭО-9 План прокладки питающей сети ЭО-10 Расчет заземляющего устройства	40 000 ₽	20 рабочих дней	в корзину
Примерный состав типовых инженерных разделов Раздел "Отопление и вентиляция" ОВ-1 Общие данные (начало) ОВ-2 Общие данные (окончание) ОВ-3 Аксонометрическая схема отопления ОВ-4 Схема оборудования котельной ОВ-5 План и разрез котельной ОВ-6 Отопление и вентиляция –план первого этажа ОВ-7 Отопление и вентиляция план второго этажа ОВ-8 Спецификация приборов отопления, оборудования котельной и трубопроводов Раздел "Водопровод и канализация" ВК-1 Общие данные (начало) ВК-2 Общие данные (окончание). Условные обозначения раздела ВК-3 Схема холодного и горячего водоснабжения ВК-4 Схема канализации ВК-5 План 1 этажа с сетями водоснабжения ВК-6 План 2 этажа с сетями водоснабжения и канализации ВК-7 План 1 этажа с сетями канализации ВК-8 Сеч. канализационного выпуска и очистн. сооружений. План очистных сооружений. ВК-9 Спецификация основных материалов Раздел "Электрооборудование и освещение" ЭО-1 Общие данные ЭО-2 План осветительной сети 1 этажа ЭО-3 План осветительной сети 2 этажа ЭО-4 План силовой сети 1 этажа ЭО-5 План силовой сети 2 этажа ЭО-6 Расчетная схема ГРЩ ЭО-7 Молниезащита. Заземление. План кровли ЭО-8 Схема основной системы уравнивания потенциалов ЭО-9 План прокладки питающей сети ЭО-10 Расчет заземляющего устройства
	Зеркалирование проекта (для которого нет зеркальной версии)	8 000 ₽	5 рабочих дней	в корзину
	Разработка Генплана участка, в масштабе 1:250	7 500 ₽	5 рабочих дней	в корзину
	Фэншуй дома	20 000 ₽	14 рабочих дней	в корзину
	Фэншуй участка	15 000 ₽	14 рабочих дней	в корзину
	Фэншуй полная консультация дом+участок с выездом на объект	100 000 ₽	30 рабочих дней	в корзину

Опции проекта вы можете заказать в корзине при оформлении заказа
